Inżynieria systemów oparta na modelach (MBSE) jest sformalizowaną metodologią, która jest używana do wspierania wymagań, projektowania, analizy, weryfikacji i walidacji związanych z rozwojem złożonych systemów. W przeciwieństwie do inżynierii skoncentrowanej na dokumentach, MBSE stawia modele w centrum projektowania systemu. Zwiększone przyjęcie środowisk modelowania cyfrowego w ciągu ostatnich kilku lat doprowadziło do zwiększonego przyjęcia MBSE. W styczniu 2020 roku NASA odnotowała ten trend, informując, że MBSE “jest coraz częściej przyjmowane zarówno przez przemysł, jak i rząd jako sposób na śledzenie złożoności systemu.” W tym wpisie na blogu przedstawiam krótkie wprowadzenie do MBSE.

Architektoniczne wzorce projektowe w analizie i projektowaniu modelu dziedziny systemu

Wprowadzenie

W artykule o aplikacjach webowych, ponad rok temu, pisałem:

Generalnie klu­czo­wą cechą micro-ser­wi­sów, czy­nią­cą z nich tak zwa­ną zwin­ną archi­tek­tu­rę, jest cał­ko­wi­ta wzajemna nie­za­leż­ność imple­men­ta­cji poszcze­gól­nych usług aplikacyjnych. (źr.: Aplikacje webowe i mikroserwisy czyli architektura systemów webowych).

Przy innej okazji pisałem o wzorcach:

Wzorce pro­jek­to­we to bar­dzo waż­na część ??zawo­du? ana­li­ty­ka i archi­tek­ta opro­gra­mo­wa­nia. […] Generalnie wzor­ce są to ska­ta­lo­go­wa­ne stan­dar­dy i dobre prak­ty­ki . (Obiektowe wzorce projektowe )

Szkolenia dla analityków poprzedzam ankietami przed szkoleniowymi, jak do tej pory żadna nie zawierała pytań o wzorce projektowe: ani tego że są używane ani tego, że są celem szkolenia, niemalże każdy deklaruje albo, że używa UML lub, że chce zacząć używać UML, nawet gdy są to programiści. Zauważyłem, że wzorce projektowe w świadomości analizy biznesowej i projektowania (OOAD) “nie istnieją”. Wśród programistów, jeżeli jest spotykana, to wiedza o wzorcach przydatnych w tworzeniu bibliotek i narzędzi, często też powielane są wyuczone stare i złe praktyki programistyczne rodem z lat 60-tych (np. praktyki SmallTalk, patrz dalej).

(more…)

Continue ReadingArchitektoniczne wzorce projektowe w analizie i projektowaniu modelu dziedziny systemu

Kastomizacja oprogramowania standardowego, aspekty ekonomiczne: Recenzja i rekomendacje

Jarosław Żeliński Date. (2021). Metody kastomizacji oprogramowania standardowego – aspekty ekonomiczne: Recenzja. https://doi.org/10.13140/RG.2.2.22292.01927

Wstęp

Publikacja Jędrzeja Wieczorkowskiego (dalej: recenzowane opracowanie) o poniższym tytule ukazała się w 2015 roku:

Jędrzej Wieczorkowski
Instytut Informatyki i Gospodarki Cyfrowej
Szkoła Główna Handlowa w Warszawie
Metody kastomizacji oprogramowania standardowego: aspekty ekonomiczne.

Autor recenzowanego tekstu odnosi sie do skutków ekonomicznych, pomija jednak całkowicie skutki prawne kastomizacji kodu oprogramowania, które mają wpływ na koszty i ochronę wartości intelektualnych. Autor pisze we wstępie:

Celem niniejszego opracowania jest analiza możliwych metod kastomizacji systemów informatycznych zarządzania przeprowadzona z ekonomicznego punktu widzenia, w tym w szczególności opłacalności stosowania oprogramowania standardowego i wykorzystania poszczególnych metod jego adaptacji. […] Kastomizację systemu informatycznego ogólnie należy rozumieć jako jego adaptację do potrzeb konkretnego podmiotu. M. Flasiński określił kastomizację, jako ?konfigurację systemu, osadzenie w systemie za pomocą prac programistycznych dodatkowych funkcjonalności oraz modyfikację istniejących funkcjonalności systemu?

Dostarczanie oprogramowania i jego wdrażanie, wiąże się jego ewentualnym dostosowaniem do potrzeb użytkownika. Autor powyższego opracowania, stosując nieprecyzyjne definicje pojęć, wprowadza czytelnika w błąd, opisując przyczyny i konsekwencje związane z szeroko pojętym dostosowaniem oprogramowania do potrzeb użytkownika.

Niestety z tego dokumentu korzysta wielu prawników, nazywając go nie raz nawet “wykładnią”.

(more…)

Continue ReadingKastomizacja oprogramowania standardowego, aspekty ekonomiczne: Recenzja i rekomendacje

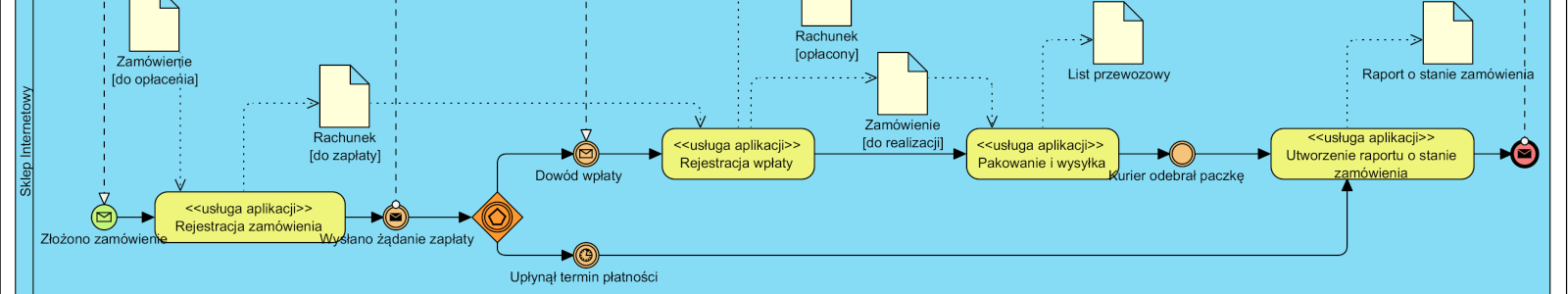

Emocjonujące bramki czyli dogmaty vs. logika

W toku szkoleń, a także audytów, powstają nie raz spory o interpretacje znaczenia symboli notacji: ich semantyki i syntaktyki (co oznaczają i jak je można łączyć z innymi). Dzisiaj o dość częstym sporze czyli bramki OR (inclusive) i XOR (exclusive) w notacji BPMN oraz o tym, że z 380 stron specyfikacji BPMN, w modelach analitycznych stosujemy tylko niecałe 40 stron rozdziału 7., pozostałe rozdziały służą wyłącznie lepszemu zrozumieniu teorii i modelom wykonywalnym. Czyli dlaczego w analizach stosujemy kilka, a nie kilkadziesiąt symboli notacji BPMN.

(more…)

Continue ReadingEmocjonujące bramki czyli dogmaty vs. logika

Dozwolony użytek programów komputerowych czyli o interfejsach

Wstęp

Dzisiejszy wpis to efekt lektury artykułu Pani Mec. Marty Pasztaleniec na stronie IP Procesowo. Kluczowe dla dzisiejszego wpisu jego fragmenty to:

Programy komputerowe w świetle krajowego prawa autorskiego korzystają ze szczególnej ochrony. Z uwagi na ich specyfikę wyłączono stosowanie niektórych regulacji z ogólnej części prawa autorskiego, w szczególności przepisów dotyczących dozwolonego użytku, który umożliwia w ściśle określonych okolicznościach korzystanie z utworów bez zgody twórcy, a nawet wbrew takiej zgodzie. Co do zasady zatem jakiekolwiek zwielokrotnienie programu komputerowego wymaga zgody twórcy. […]
Spór ma swą genezę w 2005 r. kiedy to Google nabył startup Android Inc i rozpoczął starania by wejść na rynek smartfonów, tworząc platformę do budowy systemów dla urządzeń mobilnych. Platforma w swym założeniu miała być nieodpłatna po to by popularyzować środowisko Google. Jako że język programistyczny Java był wówczas jednym z najbardziej popularnych i powszechnych wśród programistów, Google podjął rozmowy z Sun Microsystems ? twórcą Java ? na temat licencjonowania całej platformy Java. Ostatecznie zdecydował się jednak na budowę własnej platformy. Aby jednak zapewnić jej powszechność i łatwość stosowania wśród programistów zastosowano w nim nazwy funkcji i formatów danych charakterystyczne dla języka Javy. Google de facto opracował własne odpowiedniki funkcji Javy i nadał im nazwy takie same jak w Javie. Oracle, po przejęciu spółki Sun Microsystems, pozwał w 2010 r. Google o naruszenie przysługujących Oracle praw autorskich i patentów. Zarzucono Google skopiowanie blisko 11 500 linii deklaracji API programu Java (co stanowiło 0,4 % deklaracji). […]
Sąd uznał, że działanie Google było ?zgodne z kreatywnym ?postępem?, który jest podstawowym konstytucyjnym celem samego prawa autorskiego?. Według sądu dozwolony użytek pełni więc istotną rolę w rozwoju oprogramowania, a prawo autorskie nie powinno hamować tego rozwoju. (żr.: Dozwolony użytek programów komputerowych ? jak Google pokonał Oracle w USA).

Powyższy tekst wskazuje na dwa ciekawe aspekty oprogramowania, o których dzisiaj napiszę. Pierwszy to tak zwany dozwolony użytek, bardzo często przywoływany w sporach o bezpłatne użycie oprogramowania i zakres tego użycia. Najczęściej dotyczy gier komputerowych ale nie tylko. Drugi to charakter oprogramowania, jakim jest kod źródłowy będący tekstem, oraz efekt ostateczny, jakim jest “komputer realizujący określony mechanizm”, gdzie komputer definiujemy jako “procesor, pamięć i program” . Warto tu zwrócić uwagę na pewien “drobiazg”: autorka (jak wielu innych prawników) traktuje treść programu jako “tekst” i nie raz stosuje analogię do typowych utworów pisanych takich jak proza czy poezja, co jest poważnym błędem. Fragmenty tekstów (esej, praca doktorska, powieść, itp.) bardzo często mają wartość, czego o nie można powiedzieć o oprogramowaniu (nie działa w kawałkach). Owszem, można potraktować fragmenty kodu “literaturowo”, jako przykłady jego struktry i składni (np. literatura na temat wzorców projektowych w inżynierii oprogramowania), jednak nie można mówić o fragmencie kodu, że to “oprogramowanie”, gdyż to z zasady “musi działać”, a jest to możliwe tylko wtedy gdy do komputera załadujemy kompletny program a nie “cytowany fragment”.

(more…)

Continue ReadingDozwolony użytek programów komputerowych czyli o interfejsach

Diagram aktywności UML – kiedy

Wprowadzenie

Od czasu do czasu jestem pytany o to, kiedy używać diagramu aktywności UML. Od 2015 roku specyfikacja UML wskazuje, że diagramy te są narzędziem modelowania metod czyli logiki kodu (dla Platform Independent Model): aktywności (activities) to nazwy metod, zadania/kroki (actions) to elementy kodu (przykłady w dalszej części).

Gdy powstawał UML, diagramy aktywności były używane także do modelowanie procesów biznesowych. W roku 2004 opublikowano specyfikację notacji BPMN, która w zasadzie do roku 2015 “przejęła” po UML funkcję narzędzia modelowania procesów biznesowych. W 2015 roku formalnie opublikowano specyfikację UML 2.5, gdzie generalnie zrezygnowano z używania UML do modeli CIM. Obecnie Mamy ustabilizowaną sytuację w literaturze przedmiotu: BPMN wykorzystujemy w modelach CIM (modele biznesowe), UML w modelach PIM i PSM jako modele oprogramowania (a modele systemów: SysML, profil UML).

Na przełomie lat 80/90-tych rozpoczęto prace nad standaryzację notacji modelowania obiektowego, w 1994 opublikowano UML 0.9, w 2001 roku pojawiają się pierwsze publikacje o pracach nad notacją BPMN, jednocześnie pojawia się Agile Manifesto, od 2004 roku ma miejsce spadek zainteresowania dokumentowaniem projektów programistycznych, w 2004 rok publikowano specyfkację BPMN 1.0, od tego roku ma miejsce wzrost zainteresowania modelowaniem procesów biznesowych, powoli stabilizuje się obszar zastosowania notacji UML. W 2015 roku opublikowano UML 2.5, stosowanie analizy (CIM) i i projektowania (PIM), jako etapu poprzedzającego implementacje, stało się standardem (źr. wykresu: Google Ngram).

Tak więc obecnie:

Nie używamy diagramów aktywności do modelowania procesów biznesowych. Do tego służy notacja BPMN!

Diagram aktywności może być modelem kodu na wysokim lub niskim poziomie abstrakcji, operujemy wtedy odpowiednio aktywnościami (activity) lub działaniami (actions). Te ostatnie to w zasadzie reprezentacja poleceń programu.

Nie ma czegoś takiego jak “proces systemowy”, oprogramowanie realizuje “procedury”.

Projektując oprogramowanie zgodnie ze SPEM , powstaje Platform Independent Model. W praktyce już na tym etapie programujemy, bo tworzymy logikę i obraz przyszłego kodu. Taka forma dokumentowania pozwala także lepiej chronic wartości intelektualne zamawiającego.

(more…)

Continue ReadingDiagram aktywności UML – kiedy
